Härteangaben für Bauteile
Härteangaben für Bauteile und Bauteiloberflächen in technischen Zeichnungen sind nach DIN 6773- bis -5 genormt. Die Angabe der Härte eines Bauteils muss immer dann vorgenommen werden, wenn sich diese von der normal vorliegenden Härte unterscheidet. Dies ist Fall, wenn der Werkstoff in einer entsprechenden Weise behandelt wurde. Häufig werden sogenannte Verfahren der Wärmebehandlung eingesetzt, um das Gesamte Bauteil oder nur seine Oberfläche härter zu machen.
Die Härte einer Oberfläche kann mit unterschiedlichen Verfahren geprüft werden (Rockwell-Härte, Vickers-Härte oder Brinell-Härte). In der technischen Zeichnung kann man dann einen Wert für die Härte angeben, indem man sich auf eines der Prüfverfahren bezieht.
Kurzzeichen für Härte
HRC = Rockwell-Härte
HV = Vickers-Härte
HB = Brinell-Härte
Im Folgenden zwei Beispiele wie eine vollständige Härteangabe aussehen kann:
Beispiel für Härteangabe nach Brinell
Beispiel für Härteangabe nach Vickers
Bei der Angabe von Härtewerten in technischen Zeichnungen wird also das Prüfverfahren und ein Wert angegeben. Weiterhin kann man das Wärmebehandlungsverfahren angeben (Härten, Anlassen, Vergüten, Randschichthärten, Einsatzhärten, Nitrieren). Wenn ein Bauteil als Ganzes gehärtet, angelassen oder vergütet wird, kann man zum Bauteil z.B. folgende Angabe schreiben: „gehärtet 40 +2 HRC“.
Wenn ein Bauteil nicht komplett gehärtet werden soll oder Bereiche mit unterschiedlicher Härte besitzen soll, kann man dies in der technischen Zeichnung ebenfalls kennzeichnen. Diese Bereiche kann man durch Strichpunktlinien und Bemaßungen definieren, wie im Bild unten zu sehen.

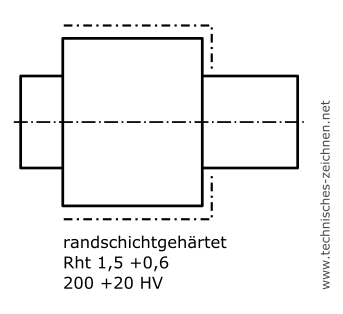

Beispiel für die Härteangabe in einer technischen Zeichnung
Diese kennzeichnende Strichpunktlinie verläuft dabei außerhalb der Härtekontur. Ein Zusatztext muss dabei die Art der Wärmebehandlung und die Härtungstiefe (z.B. Eht für Einsatzhärtetiefe oder Rht für Einhärtungstiefe).
Diese nur Bereichsweise Oberflächenbehandlung kommt bei Oberflächen-Härteverfahren wie dem Randschichthärten oder dem Einsatzhärten vor.
