Kantenangaben

Die Kanten von Werkstücken können zum Beispiel nach einer spanenden Bearbeitung gratig oder scharfkantig sein. Oder sie haben andere nicht erwünschte Geometrien. Aus diesem Grund kann man in technischen Zeichnungen Angaben für den Zustand von Kanten (Innenkanten sowie Außenkanten) machen. Diese Zeichnungsangaben sind in DIN ISO 13715 festgelegt.

Symbol für Kantenangaben - Technisch Zeichnen

Hat man eine Außenkante kann diese entweder gratig oder gratfrei sein. Wenn eine Innenkante vorliegt, kann diese entweder als Übergang oder als Abtragung definiert werden. Die Definition erfolgt durch das Symbol für Kantenangaben (siehe Bild unten).

Das Symbol für die Kantenangaben in technischen Zeichnungen wird noch durch eine Maßzahl ergänzt, die den Maximalwert des Grates, Übergangs bzw. der Abtragung angiebt. Vor der Maßzahl wir ein Vorzeichen gesetzt, das entweder '+', '-' oder '+/-' sein kann. Die Bedeutung der Vorzeichen finden Sie in der Tabelle unten.

Die folgende Tabelle teilt Werte für Kantenangaben in Kategorien ein, um eine Orientierungshilfe für Kantenangaben in technischen Zeichnungen zu geben.

Kantensymbol in der technischen Zeichnung

In technischen Zeichnungen können Kantenangaben untergebracht werden, indem man direkt mit einem Pfeil eine bestimmte Werkstückkante deutet und die Kantenangabe einträgt. Ein Beispiel hierfür sehen Sie im Bild rechts.

Wenn man eine allgemeingültige Kantenangabe für die gesamte Zeichnung machen will, kann man das Kantensymbol in der rechten oberen Ecke der technischen Zeichnung eintragen. Im Bild links sehen Sie ein Beispiel hierfür.

Form von Werkstückkanten

Bei der Definition der Form einer Werkstückkante muss der technische Zeichner zwischen Innenkante und Außenkante unterscheiden. Von Werkstückaußenkanten geht auch eine gewisse Gefahr aus, da diese scharfkantig sein können. Es wird hier differenziert zwischen einer Kante mit Grat, schafkantig und gratfreier Kante.

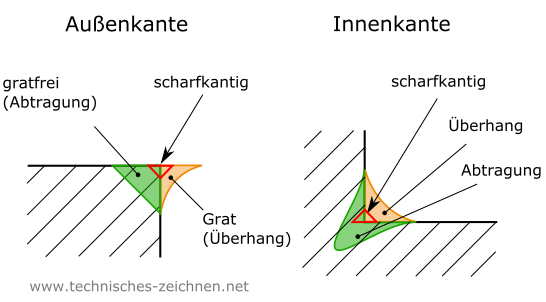

Schematische Darstellung einer Außenkante und Innenkante

Bei Innenkanten kann man zwischen schafkantiger Kante, Überhang und Abtragung unterscheiden. Die Form der Werkstück-Innenkante ist nicht relevant für Verletzung, jedoch oft wichtig, wenn es um die Montierbarkeit mehrerer Bauteile geht oder um die Funktionstauglichkeit einer Baugruppe.
